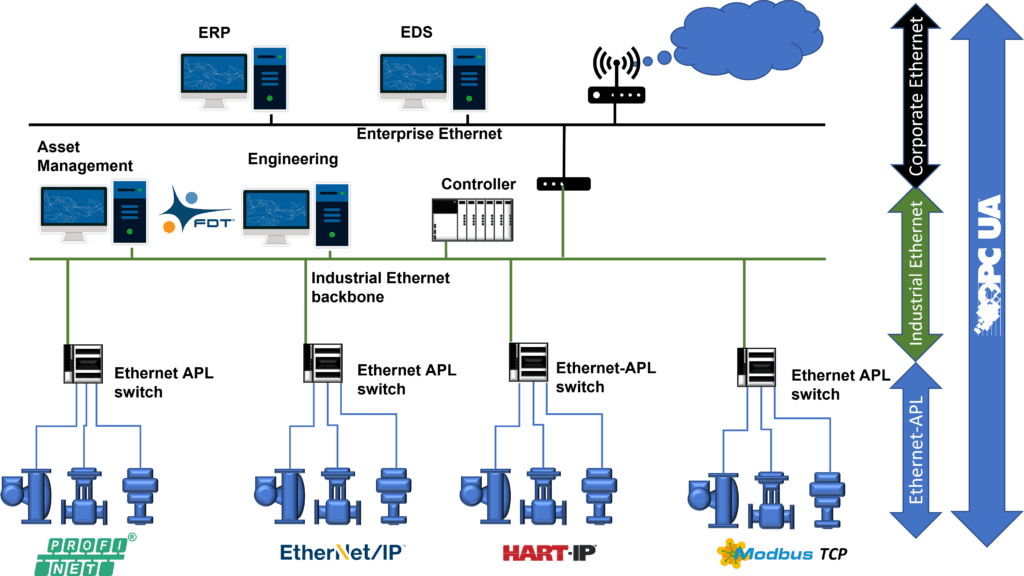

Một hệ thống mạng công nghiệp được cấu thành từ nhiều yếu tố khác nhau để đảm bảo việc kết nối và truyền tải dữ liệu giữa các thiết bị tự động hóa, cảm biến, và bộ điều khiển trong môi trường công nghiệp. Dưới đây là các yếu tố cơ bản của một hệ thống mạng công nghiệp:

1. Thiết Bị Điều Khiển (Controllers)

  • PLC (Programmable Logic Controller): Bộ điều khiển lập trình được sử dụng để điều khiển máy móc, dây chuyền sản xuất, và các quá trình tự động hóa.
  • DCS (Distributed Control System): Hệ thống điều khiển phân tán được sử dụng trong các quá trình sản xuất lớn, như hóa chất, dầu khí.
  • PAC (Programmable Automation Controller): Kết hợp tính năng của PLC và máy tính công nghiệp, với khả năng xử lý dữ liệu mạnh mẽ hơn.

2. Thiết Bị Đầu Cuối (Field Devices)

  • Cảm biến (Sensors): Thu thập thông tin từ môi trường như nhiệt độ, áp suất, mức chất lỏng, vị trí, v.v.
  • Thiết bị chấp hành (Actuators): Thực hiện hành động dựa trên tín hiệu từ hệ thống điều khiển như : Piston, Động Cơ, Robot Công Nghiệp…

3. Thiết Bị Kết Nối Mạng (Network Infrastructure Devices)

  • Switch Công Nghiệp: Kết nối các thiết bị trong mạng Ethernet, hỗ trợ các Giao Thức Truyền Thông (Communication Protocol)theo thời gian thực, chịu được môi trường khắc nghiệt.
  • Router Công Nghiệp: Kết nối với nhau thông qua mạng nội bộ hoặc với Internet.
  • Hub/Bộ chia: Phân phối tín hiệu đến các thiết bị mạng khác nhau (ít được sử dụng hơn so với switch).
  • Cầu (Bridge): Kết nối giữa các mạng công nghiệp khác nhau (ví dụ: từ Modbus RTU sang Ethernet).
  • Gateway: Chuyển đổi giữa các giao thức truyền thông khác nhau (ví dụ: từ PROFINET sang Modbus TCP).

4. Cáp và Hạ Tầng Vật Lý (Cabling and Physical Infrastructure)

  • Cáp Ethernet công nghiệp: Cáp chịu được môi trường công nghiệp khắc nghiệt, như nhiệt độ cao, bụi bẩn, và độ rung.
  • Cáp quang: Được sử dụng trong các môi trường có nhiễu điện từ cao hoặc cần truyền tải dữ liệu đường dài.
  • Cáp truyền tín hiệu (Signal Cables): Kết nối giữa các cảm biến, thiết bị chấp hành và bộ điều khiển.

5. Giao Thức Truyền Thông Công Nghiệp (Industrial Communication Protocols)

  • PROFINET/PROFIBUS: Được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp. PROFINET hoạt động trên nền Ethernet, trong khi Profibus hỗ trợ truyền thông giữa các thiết bị đầu cuối Field Devices (cảm biến, bộ truyền động, PLC) và hệ thống điều khiển.
  • EtherNet/IP: Giao thức dựa trên Ethernet, phổ biến trong các hệ thống điều khiển và tự động hóa.
  • EtherCAT: Được thiết kế để giao tiếp với các thiết bị thời gian thực trong các hệ thống điều khiển chuyển động.
  • Modbus TCP/RTU: Giao thức mở, dễ triển khai trong các ứng dụng công nghiệp. Modbus TCP dựa trên Ethernet, trong khi Modbus RTU hoạt động trên RS-485.
  • CC-Link: Giao thức mạng tốc độ cao cho các hệ thống sản xuất công nghiệp, đặc biệt phổ biến ở Nhật Bản.

6. Giao Thức Truyền Thông An Toàn (Safety Protocols)

  • PROFIsafe: Tích hợp với PROFINET để đảm bảo an toàn cho các tín hiệu khẩn cấp và dữ liệu an toàn.
  • CIP Safety: Hoạt động trên EtherNet/IP và DeviceNet, đảm bảo an toàn cho hệ thống.
  • FSoE (Functional Safety over EtherCAT): Đảm bảo truyền tín hiệu an toàn qua mạng EtherCAT.
  • CC-Link Safety: Đây là một phiên bản của CC-Link với các tính năng an toàn được tích hợp, giúp giảm thiểu rủi ro liên quan đến sự cố trong hệ thống tự động hóa.

7. Phần Mềm Điều Khiển và Giám Sát (Control and Monitoring Software)

  • SCADA (Supervisory Control and Data Acquisition): Hệ thống giám sát và điều khiển các quá trình công nghiệp, cho phép quản lý từ xa và theo dõi dữ liệu thời gian thực.
  • HMI (Human Machine Interface): Giao diện người dùng cho phép điều khiển và giám sát hệ thống tự động hóa.
  • MES (Manufacturing Execution System): Hệ thống quản lý sản xuất, giám sát quá trình sản xuất và tối ưu hóa hiệu suất.

8. Cơ Sở Hạ Tầng An Ninh (Security Infrastructure)

  • Tường lửa công nghiệp (Industrial Firewall): Bảo vệ mạng khỏi các mối đe dọa từ bên ngoài và bên trong.
  • VPN (Virtual Private Network): Tạo kết nối an toàn giữa các mạng khác nhau, đặc biệt khi kết nối từ xa.
  • IDS/IPS (Intrusion Detection/Prevention Systems): Phát hiện và ngăn chặn các cuộc tấn công vào mạng công nghiệp.

9. Hệ Thống Quản Lý Năng Lượng (Energy Management Systems)

  • Các thiết bị đo lường và phần mềm quản lý năng lượng giúp tối ưu hóa việc sử dụng năng lượng trong quá trình sản xuất và vận hành.

10. Nguồn Cấp Điện (Power Supply)

  • UPS (Uninterruptible Power Supply): Đảm bảo hệ thống vẫn hoạt động trong trường hợp mất điện.
  • Nguồn điện 24V DC hoặc 230V AC: Cung cấp điện cho các thiết bị điều khiển và cảm biến.

11. Thiết bị chẩn đoán và bảo trì (Diagnostic and Maintenance Tools)

  • Máy phân tích mạng (Network Analyzer): Dùng để kiểm tra và phân tích lưu lượng mạng, phát hiện lỗi kết nối.
  • Thiết bị chẩn đoán hệ thống (Diagnostic Devices): Phát hiện các vấn đề về tín hiệu, lỗi mạng, hoặc sự cố phần cứng.

Trên đây là một cấu trúc hoàn chỉnh của một hệ thống Mạng Truyền Thông Công Nghiệp đang được sử dụng hiện nay, tôi hy vọng nó sẽ giúp bạn có cái nhìn tổng thể về Mạng Công Nghiệp, và từng bước hiểu thêm về ý nghĩa và chức năng của từng thành phần của Mạng Công Nghiệp mà tôi sẽ viết tiếp vào những bài tiếp theo.
