Mạng Truyền Thông CC-Link

CC-Link IE là mạng Ethernet mở(*), được phát triển bởi Mitsubishi Electric, một trong những nhà sản xuất hàng đầu trong lĩnh vực tự động hóa và điều khiển công nghiệp. CC-Link IE đóng vai trò quan trọng trong e-F@ctory, kết nối giữa nhà máy và hệ thống IT. Bên cạnh đó, CC-Link IE cũng hỗ trợ mạng cảm biến AnyWire, cung cấp nhiều giải pháp linh hoạt, dễ dàng tích hợp các tầng trong mạng tự động hóa.

Ethernet mở(*) : ở đây có nghĩa là CC-Link IE có thể giao tiếp với nhiều thiết bị khác được trang bị Công Nghệ Ethernet.

Cấu Tạo Mạng CC-Link IE

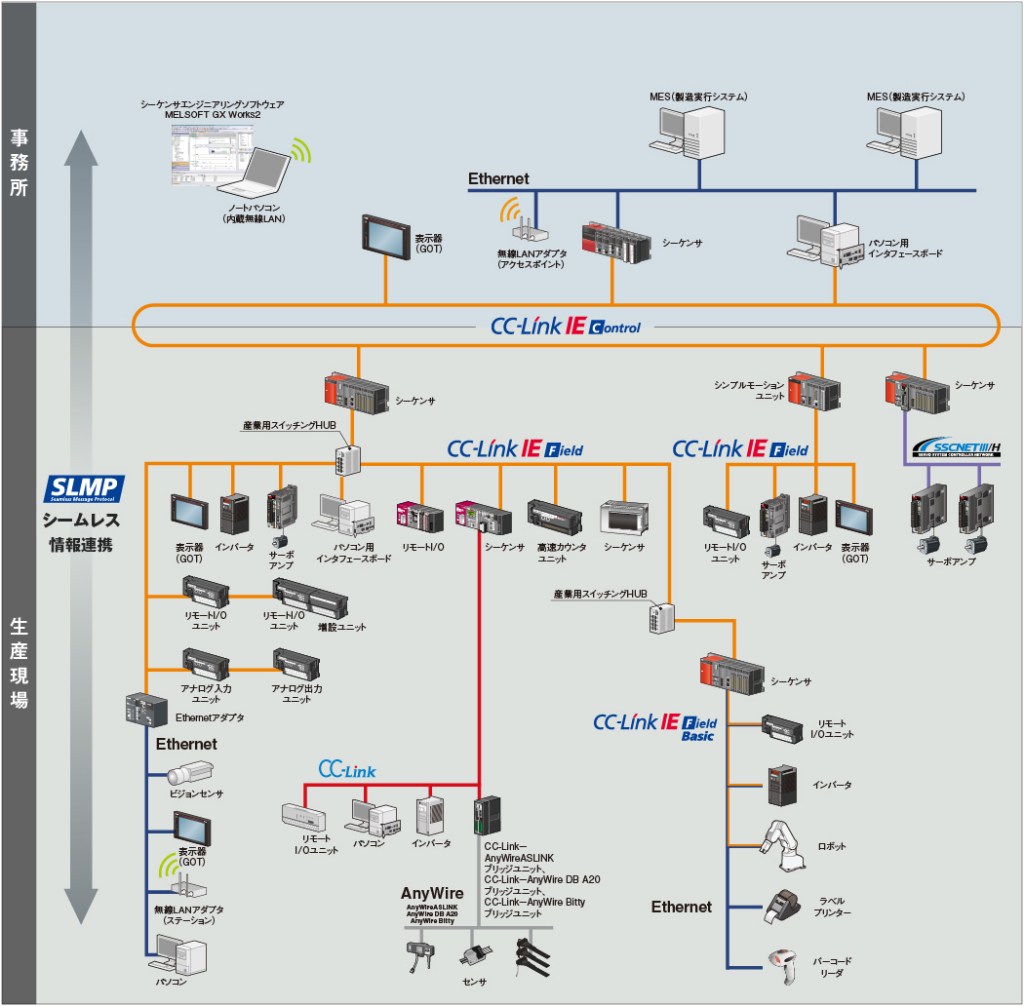

Mạng CC-Link IE được cấu thành từ ba cấp độ chính: CC-Link IE Control, CC-Link IE Field, và CC-Link IE Field Basic.

CC-Link IE Control kết nối các hệ thống cấp cao như MES (hệ thống thực thi sản xuất) và các máy tính văn phòng thông qua Ethernet, giúp giám sát và quản lý dữ liệu trong toàn hệ thống.
CC-Link IE Field kết nối các thiết bị điều khiển, cảm biến và I/O tại hiện trường, đóng vai trò giao tiếp dữ liệu trong sản xuất.
CC-Link IE Field Basic dùng cho các thiết bị đơn giản như cảm biến hoặc thiết bị đầu cuối nhỏ.

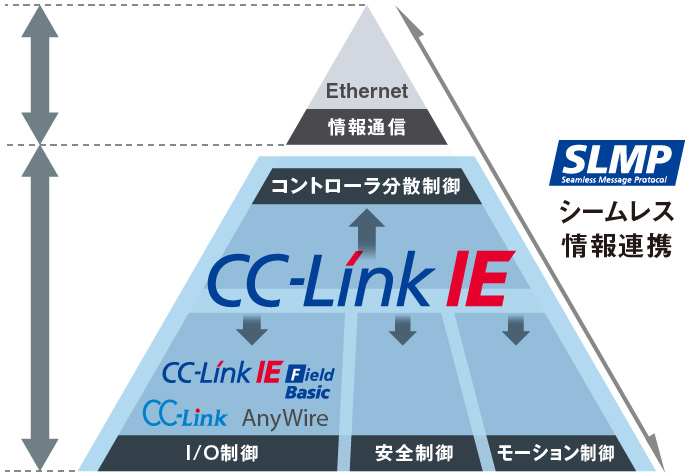

Các thành phần kết nối liền mạch, hỗ trợ quản lý từ văn phòng đến hiện trường sản xuất thông qua hệ thống SLMP.

2. Truyền Thông SLMP
SLMP (Seamless Message Protocol): Đây là giao thức truyền thông liền mạch được đề xuất bởi Hiệp hội CC-Link.

Ethernet, CC-Link IE, và CC-Link cho phép truy cập xuyên suốt, vượt qua sự khác biệt về loại và tầng lớp của mạng. Có thể truyền dữ liệu giữa các bộ điều khiển (PLC) bất kỳ. Ngoài ra, máy tính cài đặt công cụ lập trình( Engineering Tools) kết nối với bộ điều khiển cũng có thể giám sát và lập trình cho từng bộ điều khiển.

Hơn nữa, thiết bị Ethernet hỗ trợ SLMP có thể kết nối với CC-Link IE, giúp tận dụng nhiều thiết bị khác nhau như cảm biến hình ảnh và bộ điều khiển RFID…

3. CC-Link IE Control Network

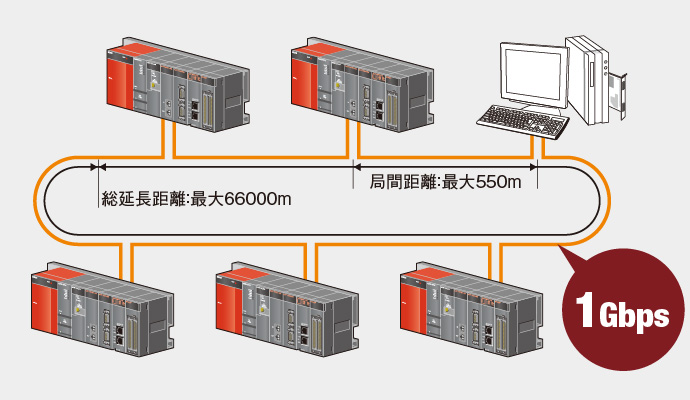

Là hệ thống điều khiển trong đó các bộ điều khiển được phân tán khắp hệ thống thay vì tập trung vào một vị trí duy nhất. Mỗi bộ điều khiển có khả năng hoạt động độc lập trong việc điều khiển các thiết bị đầu cuối, nhưng chúng đều được kết nối với nhau qua một mạng truyền thông bằng Module QJ71GP21-SX để chia sẻ dữ liệu và phối hợp hoạt động.

Các thông số kỹ thuật của hệ thống tham khảo thêm tại đây!

4. CC-Link IE Field Network Unit

CC-Link IE Field (QJ71GF11-T2)cho phép kết nối và truyền thông dữ liệu giữa các thiết bị đầu cuối (field level), chẳng hạn như cảm biến, thiết bị truyền động, và bộ điều khiển. Mỗi CC-Link IE Field có thể sử dụng như một trạm chính (master) hoặc trạm cục bộ (local) trong mạng trường CC-Link IE.

Các trạm có thể liên kết với nhau theo 3 kiểu:

Dạng Tuyến

Dạng Sao

Dạng Vòng

Chức Năng Chuẩn Đoán Sự Cố

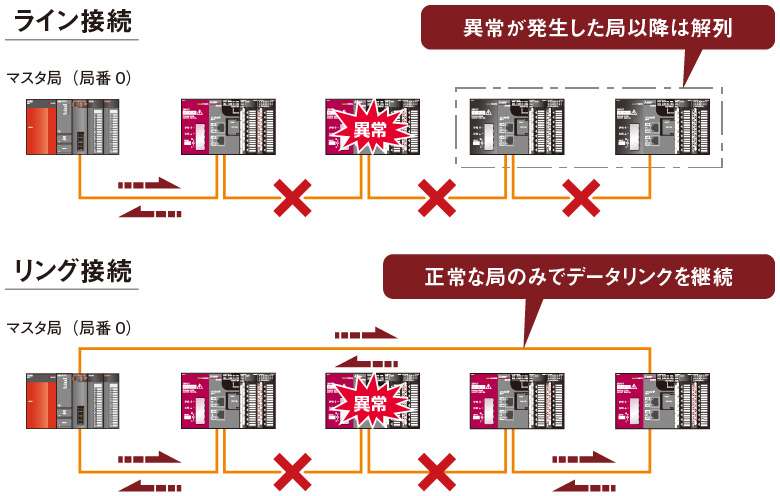

Khi xảy ra sự cố ở trạm thiết bị. Đối với hệ thống kết nối dạng tuyến, các trạm sau trạm bị sự cố sẽ bị ngắt. Khi sử dụng kết nối vòng, chỉ các trạm bình thường sẽ tiếp tục liên kết dữ liệu.

5. CC-Link

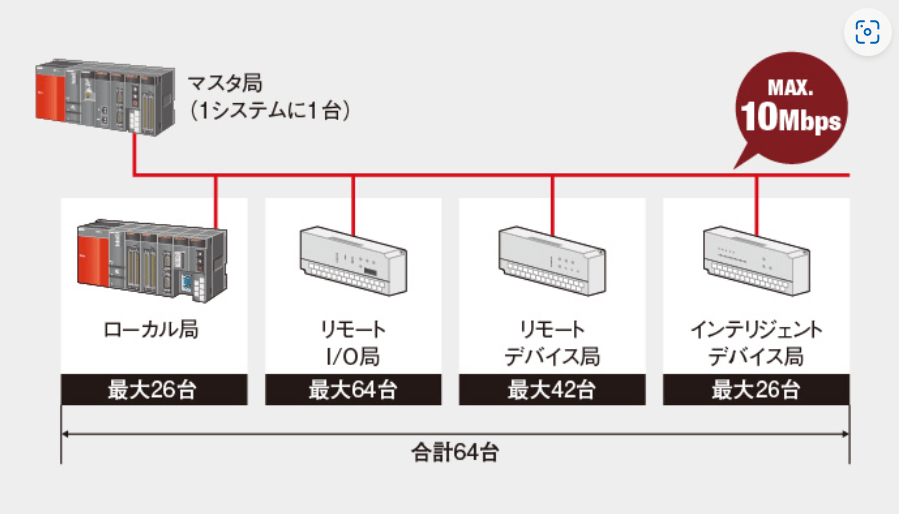

CC-Link NetWork Unit QJ61BT11N: Là thiết bị mạng dùng để điều khiển I/O các thiết bị đầu cuối.

Thiết bị này(QJ61BT11N) có khả năng truyền nhanh và số lượng lớn các dữ liệu bit(ON/OFF), dữ liệu (từ ngữ) hoặc thông tin (analog).

Mạng CC-Link đảm bảo tính ổn định trong việc truyền tải dữ liệu, ngay cả khi cần gửi các thông điệp không định kỳ (như thông điệp đến các thiết bị hiển thị). Việc này không làm ảnh hưởng đến thời gian quét của hệ thống, giúp duy trì điều khiển ổn định. Thiết bị QJ61BT11N có thể hoạt động như một trạm chủ (master) hoặc trạm cục bộ (local).

6. AnyWire ASLINK

AnyWireASLINK Master Unit QJ51AW12AL : Là thiết bị liên kết cảm biến với PLC.

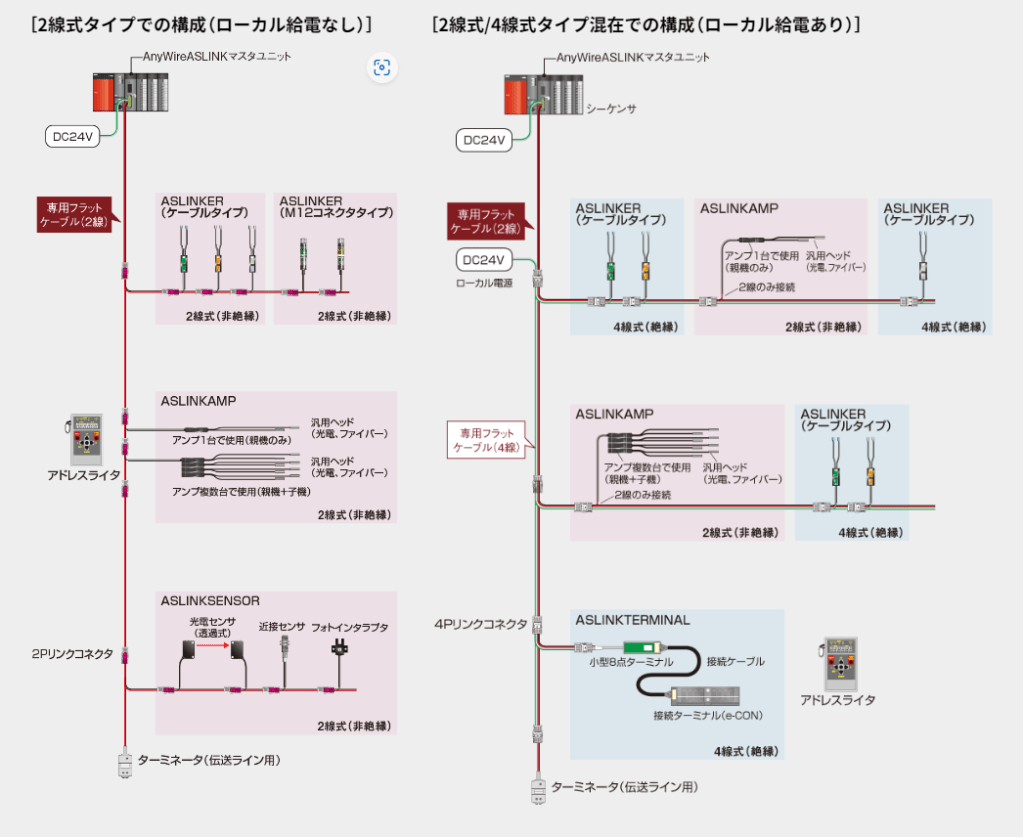

Thiết bị này(QJ51AW12AL) cho phép sắp xếp cảm biến linh hoạt và có thể điều khiển lên đến 512 điểm vào/ra. Nguồn điện cho cảm biến được cung cấp qua đường truyền AnyWireASLINK (2 dây) dùng cho truyền thông, giúp việc bổ sung cảm biến trở nên dễ dàng. Ngoài ra, việc phát hiện đứt dây cảm biến và cài đặt các thiết bị từ xa có thể được quản lý tập trung bằng phần mềm GX Works2, giúp tiết kiệm đáng kể công sức kỹ thuật.

7. Mạng MELSECNET/H

Mạng MELSECNET/H Cũng được thiết kế để kết nối và điều khiển các thiết bị trong hệ thống tự động hóa công nghiệp giống như CC-Link IE Control Network.

Tuy nhiên, MELSECNET/H có tốc độ đường truyền thấp hơn và khoảng cách giữa các trạm ngắn hơn so với CC-Link IE Control Network. Với giá thành “mềm “ hơn nên MELSECCNET/H phù hợp với những hệ thống không yêu cầu cao về tốc độ, và độ phức tạp của đường truyền tín hiệu.

Trong hệ thống mạng MELSECNET/H, có hai loại mạng: PC間ネット (mạng giữa các PC) dùng để giao tiếp giữa trạm quản lý và các trạm thông thường, và リモートI/Oネット (mạng I/O từ xa) dùng để giao tiếp giữa trạm master từ xa và các trạm I/O từ xa.

Hệ thống vòng quang: Đạt được tốc độ truyền thông cao 10Mbps/25Mbps, có khả năng truyền xa giữa các trạm và tổng chiều dài lớn, cùng với khả năng chịu nhiễu tốt.
