1. Giới thiệu sản phẩm

Dòng cảm biến đo dịch chuyển laser ZP-L của Omron, ra mắt vào tháng 12/2024, là giải pháp mới dành cho các ứng dụng đo lường công nghiệp với hiệu suất ổn định và tính tiện dụng vượt trội so với dòng CMOS ZX. Sản phẩm này nổi bật với khả năng đo chính xác chiều cao, độ dày trong khoảng 10 µm đến 1 mm trên nhiều loại vật liệu khác nhau. ZP-L được trang bị giao diện người dùng trực quan, dễ dàng thao tác mà không cần hướng dẫn phức tạp. Ngoài ra, công cụ PC Wave Inspire ZP cho phép giám sát dữ liệu đo thời gian thực chỉ trong vài phút, giúp tiết kiệm đáng kể thời gian và công sức cho kỹ sư.

2. Tính năng chính

  1. Tốc độ nhanh

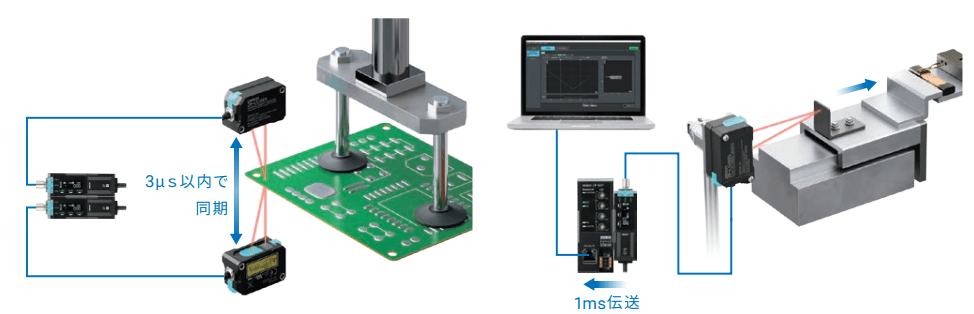

    Thời gian đáp ứng nhanh 1 ms, đồng bộ dữ liệu giữa các cảm biến trong vòng 3 µs.

2. Tính Trực Quan

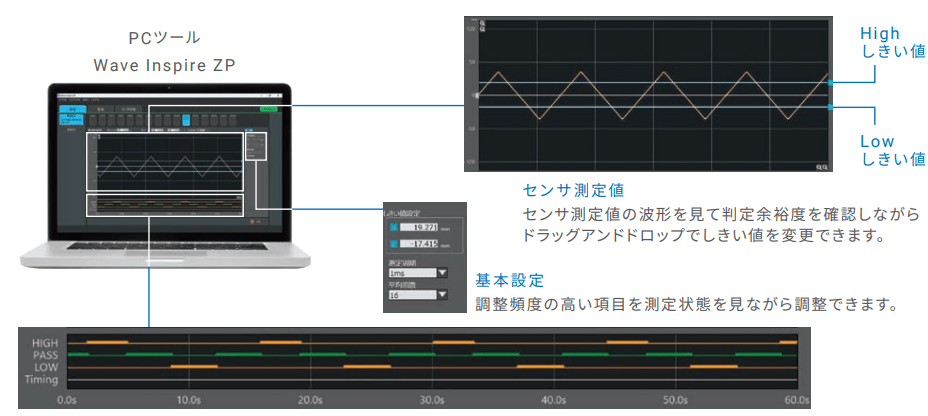

Phần mềm Wave Inspire ZP cho phép giám sát dữ liệu thời gian thực trên máy tính.

3. Khả Năng Mở Rộng

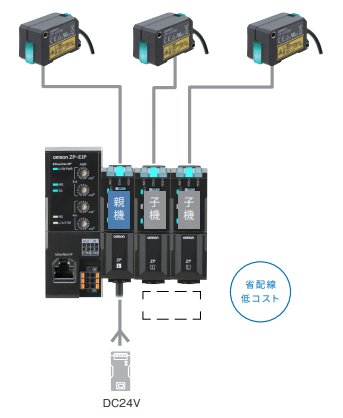

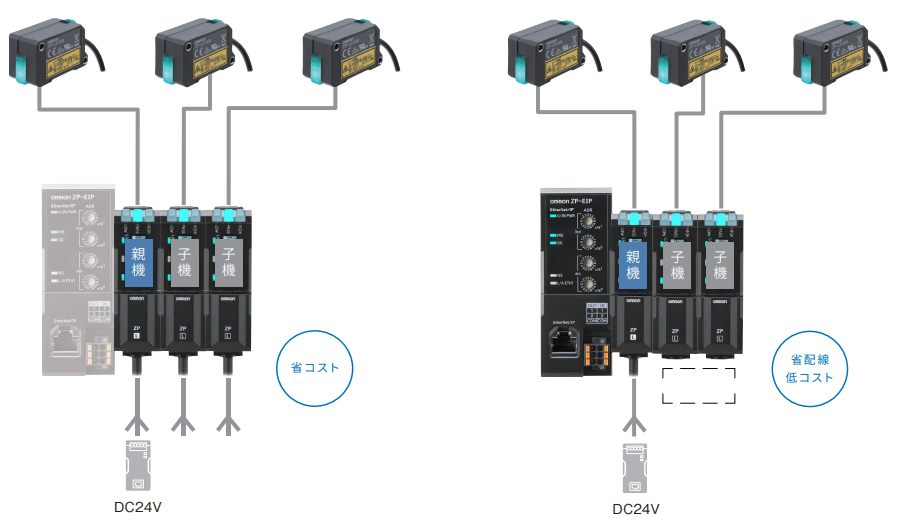

Hệ thống hỗ trợ kết nối tối đa 16 thiết bị (1 thiết bị chính và 15 thiết bị con ):
Kết nối tập trung: Đơn vị phụ không có đầu ra, dữ liệu được xử lý tập trung qua đơn vị truyền thông để tiết kiệm chi phí.
Kết nối với đơn vị phụ có đầu ra: Dành cho các trường hợp cần xuất tín hiệu riêng từ từng cảm biến.

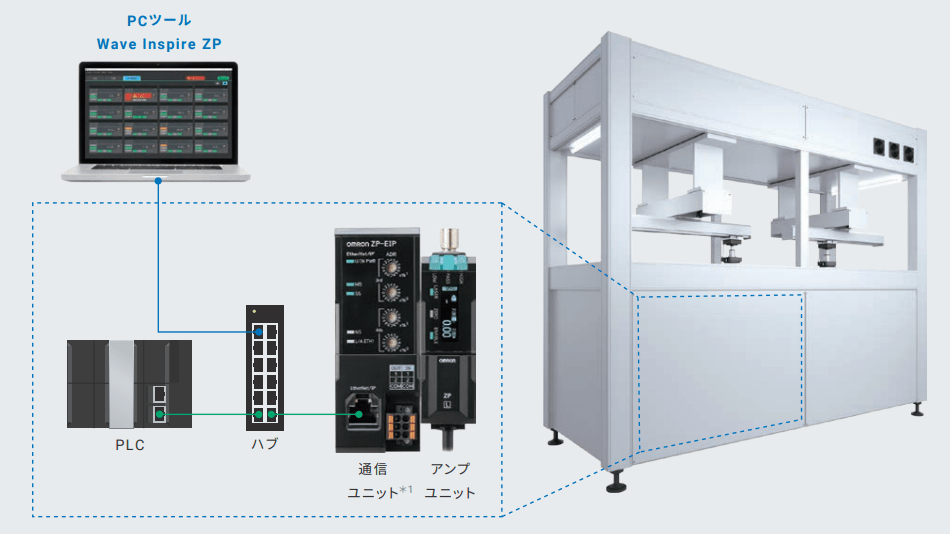

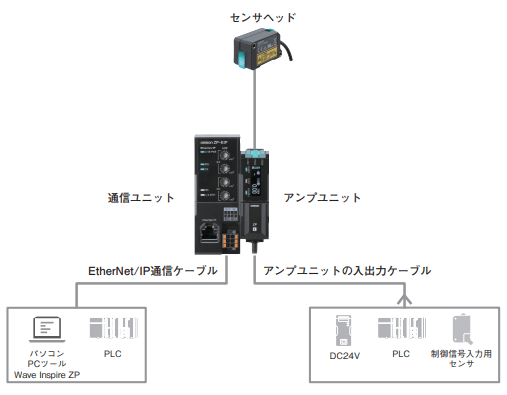

3. Kết nối và cấu trúc hệ thống

Hệ thống sử dụng các thành phần chính sau:

  • Đầu cảm biến: Thực hiện đo lường.
  • Đơn vị khuếch đại: Xử lý tín hiệu từ đầu cảm biến và xuất dữ liệu.
  • Đơn vị truyền thông: Kết nối với PLC/máy tính qua mạng EtherNet/IP.
  • Công cụ PC: Phần mềm Wave Inspire ZP cho phép giám sát dữ liệu thời gian thực trên máy tính.

4. Dễ dàng cài đặt và vận hành

  • Dữ liệu đo lường hiển thị rõ ràng trên phần mềm PC, dễ dàng điều chỉnh mà không cần tài liệu hướng dẫn.
  • Các cài đặt có thể lưu trữ và nhanh chóng khôi phục khi cần thiết.

5. Ứng Dụng

Ứng dụng liên quan đến đo đạc, xác định vị trị vật thể trong khoảng từ 20mm đến 1000 mm ( tùy thuộc vào sản phẩm ), Dòng ZP-L còn có thể : phân biệt vị trí, độ cao, độ dày trong khoảng 10 micromet đến 1 mm.

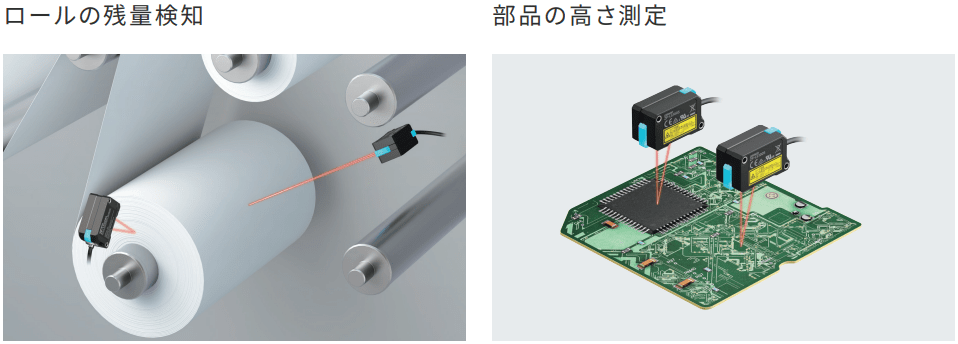

ví dụ : Đo phần thừa của cuộn vật liệu

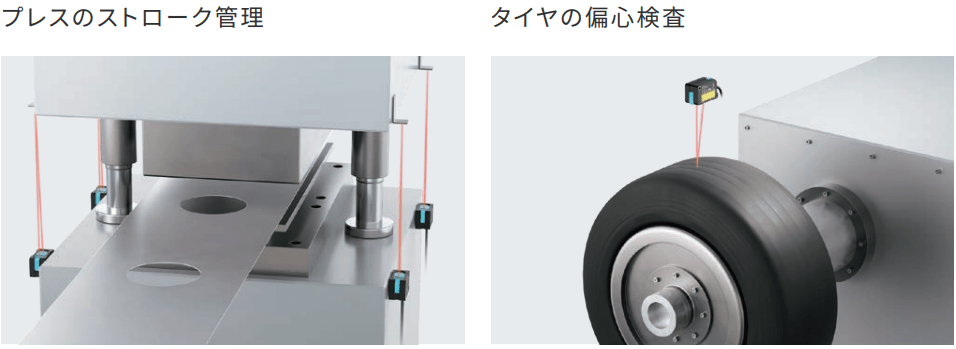

ví dụ : Giám sát khoảng cách, độ cân bằng Slide của máy Press – Đo độ đồng tâm của bánh xe

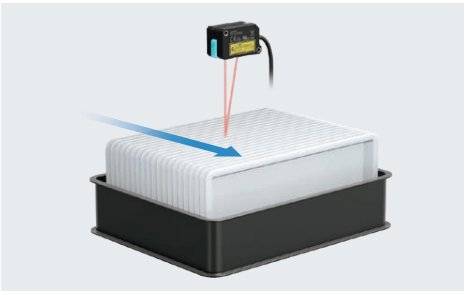

Ngoài Đo Đạc, ZP-L còn có khả năng Đếm

6. Tham Khảo

Các bạn có thể tham khảo chi tiết về từng sản phẩm tại đây!
Hướng dẫn cài đặt và sử dụng ZP-LS600s tại đây!
Video hướng dẫn tại đây!

1. Product Introduction

The ZP-L laser displacement sensor series by Omron, launched in December 2024, is a new solution designed for industrial measurement applications, offering superior stability and usability compared to the CMOS ZX series. This product excels in accurately measuring height and thickness within the range of 10 µm to 1 mm across various materials. Equipped with an intuitive user interface, the ZP-L allows easy operation without complex instructions. Additionally, the Wave Inspire ZP PC tool enables real-time data monitoring within minutes, significantly reducing time and effort for engineers.

2. Key Features

  1. High-Speed Performance
    • Fast response time of 1 ms with data synchronization across sensors within 3 µs.
  2. Intuitive Operation
    • The Wave Inspire ZP software enables real-time data monitoring on a computer.
  3. Expandable System
    • The system supports up to 16 devices (1 main unit and 15 sub-units):
      • Centralized Connection: Sub-units without output process data centrally through the communication unit to reduce costs.
      • Output Sub-unit Connection: Suitable for applications requiring separate output signals from each sensor.

3. System Structure and Connectivity

The system is composed of the following main components:

  • Sensor Head: Performs measurements.
  • Amplifier Unit: Processes signals from the sensor head and outputs data.
  • Communication Unit: Connects to PLC/computer via EtherNet/IP network.
  • PC Tool: The Wave Inspire ZP software enables real-time data monitoring on a computer.

4. Easy Setup and Operation

  • Measurement data is clearly displayed on the PC software, allowing for easy adjustments without needing a user manual.
  • Settings can be stored and quickly restored when needed.

5. Applications

The ZP-L series is suitable for various measurement tasks, including object positioning and dimension detection within a range of 20 mm to 1000 mm (depending on the product). It can also differentiate height and thickness in the range of 10 µm to 1 mm.

  • Example: Detecting excess material on rolls.
  • Example: Monitoring distance and slide balance on a press machine or measuring the concentricity of wheels.

Apart from measurement, the ZP-L also supports counting functions.

6. References

  • For detailed information on each product, click [here]!
  • Installation and usage guide for the ZP-LS600s can be found [here]!
  • Watch the tutorial video [here]!
