1. Tổng quan về FT2J

FT2J là một thiết bị kết hợp giữa màn hình cảm ứng HMI và PLC do hãng IDEC phát triển. Với thiết kế tích hợp này, FT2J giúp đơn giản hóa hệ thống điều khiển tự động hóa bằng cách loại bỏ nhu cầu sử dụng PLC riêng biệt, đồng thời cung cấp giao diện trực quan và khả năng xử lý mạnh mẽ.

Với 30 điểm I/O tối đa, màn hình 7 inch cùng các giao thức truyền thông EtherNet/IP, Modbus TCP, RS232/RS485, USB, FT2J là một lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp đơn giản có tính cơ động, hoặc di động.

2. Các tính năng nổi bật của FT2J

2.1. Thiết kế gọn nhẹ, tiết kiệm không gian

FT2J giúp tiết kiệm không gian tủ điện nhờ thiết kế tích hợp HMI + PLC.
Kích thước 128x186x35 mm.

2.2. Giao diện cảm ứng đa điểm PCAP

  • Sử dụng màn hình cảm ứng điện dung PCAP thay vì màn hình cảm ứng điện trở thông thường.
  • Chống mài mòn cơ học, hoạt động ổn định hơn và không bị ảnh hưởng bởi các tác động vật lý.
  • Có thể sử dụng với găng tay cao su hoặc găng tay có độ dày dưới 1.5mm.

2.3. Cấu hình CPU kép – Xử lý tốc độ cao

FT2J có hai CPU hoạt động song song:

  • Một CPU chuyên xử lý giao diện HMI.
  • Một CPU dành riêng cho điều khiển PLC. Điều này giúp FT2J có tốc độ xử lý cao, hỗ trợ điều khiển thời gian thực mà không ảnh hưởng đến giao diện hiển thị.

2.4. Mở rộng I/O linh hoạt

  • Hỗ trợ 2 cartridge mở rộng cho I/O số và I/O tương tự.
  • Tổng cộng có thể mở rộng lên 8 I/O số hoặc 4 I/O analog.
  • Giúp dễ dàng thay thế và cập nhật khi cần mở rộng hệ thống.

2.5. Hỗ trợ đa dạng cổng kết nối

FT2J được trang bị nhiều giao diện truyền thông, bao gồm:

  • Ethernet: Hỗ trợ EtherNet/IP, Modbus TCP.
  • RS232C & RS422/485: Kết nối với cảm biến, máy quét mã vạch, biến tần.
  • USB-A: Hỗ trợ bộ nhớ USB, loa, đầu đọc mã vạch, Wi-Fi dongle.
  • Cổng I/O số & tương tự: Điều khiển cảm biến, công tắc, còi báo, joystick.

2.6. Khả năng lưu trữ và sao lưu dữ liệu

  • Dữ liệu được lưu trong bộ nhớ non-volatile, không cần pin.
  • Đồng hồ thời gian thực sử dụng tụ điện dự trữ, không cần thay pin.
  • Tính năng lưu log dữ liệu, giá trị cảm biến, cài đặt đặc biệt giúp theo dõi và phân tích dữ liệu dễ dàng.

2.7. Khả năng tính toán và điều khiển PID

  • Hỗ trợ điều khiển PID với chế độ điều khiển bậc thang (cascade control).
  • Ứng dụng trong điều khiển nhiệt độ, lưu lượng, áp suất.

2.8. Tiết kiệm năng lượng, thân thiện với môi trường

  • Tiêu thụ điện năng giảm 40% so với việc sử dụng PLC + HMI riêng biệt.
  • Không cần pin lithium, giúp giảm chi phí bảo trì và thân thiện với môi trường.

2.9. Độ bền cao, phù hợp với môi trường công nghiệp

  • Chống rung, chống sốc đạt tiêu chuẩn IEC 61131-2.
  • Dải nhiệt độ hoạt động rộng: -20°C đến +55°C.
  • Chống nước, chống bụi đạt chuẩn IP66F/IP67F.

3. Ứng dụng của FT2J

FT2J có thể được sử dụng trong nhiều lĩnh vực công nghiệp khác nhau như:

  • Tự động hóa nhà máy: Điều khiển dây chuyền sản xuất, giám sát trạng thái máy móc.
  • Điều khiển quá trình: Ứng dụng điều khiển PID trong lò nhiệt, hệ thống khí nén, máy nén khí.
  • Giao tiếp IoT & Cloud: Hỗ trợ giao tiếp MQTT, cho phép truyền dữ liệu trực tiếp lên cloud mà không cần gateway trung gian.
  • Điều khiển robot & hệ thống nhúng: Kết nối với vi điều khiển, servo, cảm biến.

4. Kinh nghiệm thực tế

FT2J của IDEC là một phương án đáng cân nhắc cho những dự án có tính cơ động, di động hoặc xe tự hành chuyên chở hàng trong nhà máy.

Tuy nhiên, điểm yếu của FT2J so với các PLC của hãng Mistubishi nằm ở tần suất vòng quét của chương trình là 2ms, Timer của FT2J cũng có độ phân giải tối thiểu là 5ms. Dó đó sẽ rất khó khăn để xử lý các bài toán có độ chính xác 1ms hoặc thấp hơn nếu muốn sử dụng FT2J.

Để biết rõ hơn về thông số kỹ thuật của FT2J tại đây! tham khảo các tập lệnh tại đây!,

Content in English

1. Overview of FT2J

FT2J is an integrated device combining an HMI touchscreen and a PLC, developed by IDEC. With this all-in-one design, FT2J simplifies automation control systems by eliminating the need for a separate PLC while providing an intuitive interface and powerful processing capabilities.

With a maximum of 30 I/O points, a 7-inch screen, and communication protocols such as EtherNet/IP, Modbus TCP, RS232/RS485, and USB, FT2J is an ideal choice for various compact or mobile industrial applications.

2. Key Features of FT2J

2.1. Compact Design, Space-Saving

FT2J helps save control panel space thanks to its integrated HMI + PLC design.

  • Dimensions: 128x186x35 mm.

2.2. Multi-Touch PCAP Touchscreen

  • Uses capacitive PCAP touchscreen instead of the conventional resistive touchscreen.
  • Resistant to mechanical wear, more stable operation, and unaffected by physical impacts.
  • Can be operated with rubber gloves or gloves up to 1.5mm thick.

2.3. Dual-CPU Architecture – High-Speed Processing

FT2J is equipped with two CPUs operating in parallel:

  • One CPU dedicated to HMI interface processing.
  • One CPU exclusively for PLC control.
  • This enables high-speed processing and real-time control without affecting the display interface.

2.4. Flexible I/O Expansion

  • Supports 2 expansion cartridges for both digital and analog I/O.
  • Maximum expansion: 8 digital I/O or 4 analog I/O.
  • Enables easy replacement and system upgrades when expansion is needed.

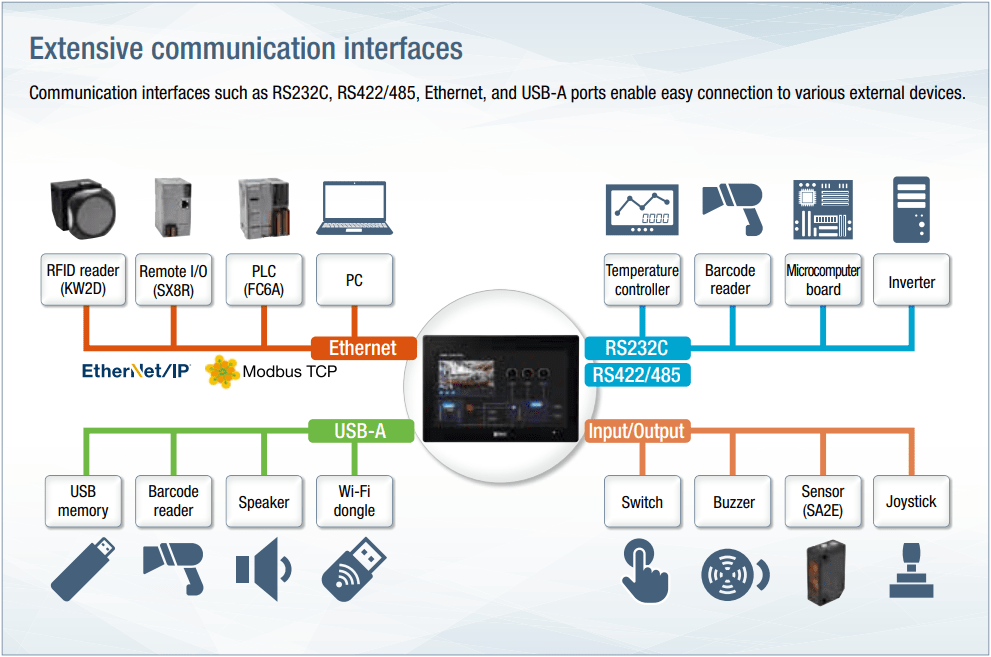

2.5. Versatile Communication Interfaces

FT2J is equipped with multiple communication ports, including:

  • Ethernet: Supports EtherNet/IP and Modbus TCP.
  • RS232C & RS422/485: Connects to sensors, barcode scanners, and inverters.
  • USB-A: Supports USB storage, speakers, barcode readers, and Wi-Fi dongles.
  • Digital & Analog I/O ports: Controls sensors, switches, buzzers, and joysticks.

2.6. Data Storage and Backup

  • Data is stored in non-volatile memory, eliminating the need for a battery.
  • Real-time clock powered by a capacitor, no battery replacement required.
  • Supports data logging, sensor values, and special settings for easy monitoring and analysis.

2.7. PID Calculation and Control

  • Supports PID control with cascade control mode.
  • Suitable for temperature, flow, and pressure control applications.

2.8. Energy Efficiency and Eco-Friendly Design

  • Reduces power consumption by 40% compared to using a separate PLC and HMI.
  • No lithium battery required, reducing maintenance costs and environmental impact.

2.9. High Durability for Industrial Environments

  • Vibration and shock resistance compliant with IEC 61131-2 standards.
  • Wide operating temperature range: -20°C to +55°C.
  • Waterproof and dustproof with IP66F/IP67F rating.

3. Applications of FT2J

FT2J can be used in various industrial fields, such as:

  • Factory Automation: Controls production lines, monitors machine status.
  • Process Control: Used in PID control applications for furnaces, pneumatic systems, and air compressors.
  • IoT & Cloud Communication: Supports MQTT communication, allowing direct data transmission to the cloud without an intermediary gateway.
  • Robot & Embedded System Control: Connects to microcontrollers, servo motors, and sensors.

4. Practical Experience

FT2J from IDEC is a considerable option for applications that require mobility, compactness, or autonomous material transport vehicles in factories.

However, compared to Mitsubishi PLCs, FT2J has a scan cycle frequency of 2ms, and its Timer resolution is limited to 5ms. This makes it challenging to handle tasks requiring accuracy below 1ms.

For more details on FT2J specifications, click here!
For instruction set references, click here!
